ŠTÍPAČ DŘEVA VAKR

Štípač dřeva VAKR A500HK a VAKR A390HK

VAKR 500 a 390 je štípač dřeva, který se připojuje jako adaptér na různé nosiče, jako jsou nakladače, manipulátory, bagry a traktory s čelními nakladači. Díky tomu odpadá proces vkládání kmenů dalším prostředkem, protože si ho obsluha stroje naloží sama pomocí ramen a štípače. Tímto způsobem je jeden člověk a jeden stroj schopen zpracovat velké množství kulatiny z různých druhů dřevin do konečného produktu naštípaného palivového dřeva.

Zvednutím ramen nosiče do výšky pak můžeme naštípané polínky dávat přímo do beden, kontejnerů, přívěsů apod.

Provoz štípače je buď v ručním nebo automatickém režimu ovládaného pomocí ovladače s joystickem umístěného v kabině, který komunikuje se štípačem bezdrátovým spojením.

S tímto štípačem dřeva dává smysl výroba palivového dřeva i přímo v lese na odvozním místě.

POPIS STROJE A STANDARDNÍ VÝBAVA:

• průměr kulatiny 10 - 50 cm (VAKR A390HK max. průměr 39 cm)
• délka kulatiny cca 400 cm
• nastavitelná délka štípaných polen 25 - 58 cm
• tlačná síla 12 t
• hydraulické ovládání klínu z místa obsluhy
• levostranné štípací zařízení s 6-ti dílným štípacím křížem
• aktivní přidržovač
• přípojná deska EURO nebo dle nosiče AVANT, MultiOne apod.
• hmotnost 608 kg bez přípojné desky
• délka 1400 mm
• šířka 2900 mm
• výška 1500 mm

DOPLŇKOVÁ VÝBAVA:

• 4 dílný štípací kříž
• 8 dílný štípací kříž
• Úprava pro provoz na pozemních komunikacích

POŽADAVKY NA NOSIČ:

• tlak oleje 200 bar
• stálý pracovní průtok 50 l/min. (nominální výkon čerpadla musí být min. 80 l/min.)
• nosnost stroje 1,5 t (A390HK = 1,2t)
• 12V napájení a jištění 15A
• zásuvka na zapalovač v kabině pro napájení ovládání

JAK TO VŠE FUNGUJE:

• Obsluha ovládá štípač tímto ovladačem s joystickem a displejem, který je umístěný v kabině a se štípačem je propojen bezdrátově.
• Automatický režim se aktivuje zmáčknutím tlačítka na vrchní části josticku (středové tlačítko.) Od této chvíle vše funguje samo:

1. přidržovač upne kládu a zkalibruje stůl
2. stůl odjede do výchozí pozice (odjetí stolu lze nastavit potenciometrem dle Ø kmene)
3. spouští se pila (snímač otáček hlídá rychlost a při sukatém dříví sníží otáčky i několikrát během řezu)
4. špalek propadne do štípacího koryta a stůl ho tlačí proti štípacímu kříži

MANUÁLNÍ REŽIM A DALŠÍ FUNKCE:

• Pohybem joysticku vpravo/vlevo se ovládá posun stolu a pohybem nahoru/dolů pak přidržovač kmene.
• Otočením joysticku doprava se pouští řetězová lišta do řezu.
• Potenciometr pro přimazávání řetězové lišty (u slabých kmenů můžeme ubrat, nebo když řetěz již "zvoní", tak lze přidat.

• V kabině je nutná el. zásuvka na zapalovač pro nabíjení ovladače.
• Pokud jsou všude plastové díly, je nutné nalepit kovovou destičku.
• Ovladač obsahuje malý displej zobrazující provozní hodnoty.
• Přepnutím obrazovky se zobrazí stav čidel.

• Na vstupu je hydraulický filtr pro zabránění vniku nečistot, např. z hydraulických hadic při jejich odpojení.

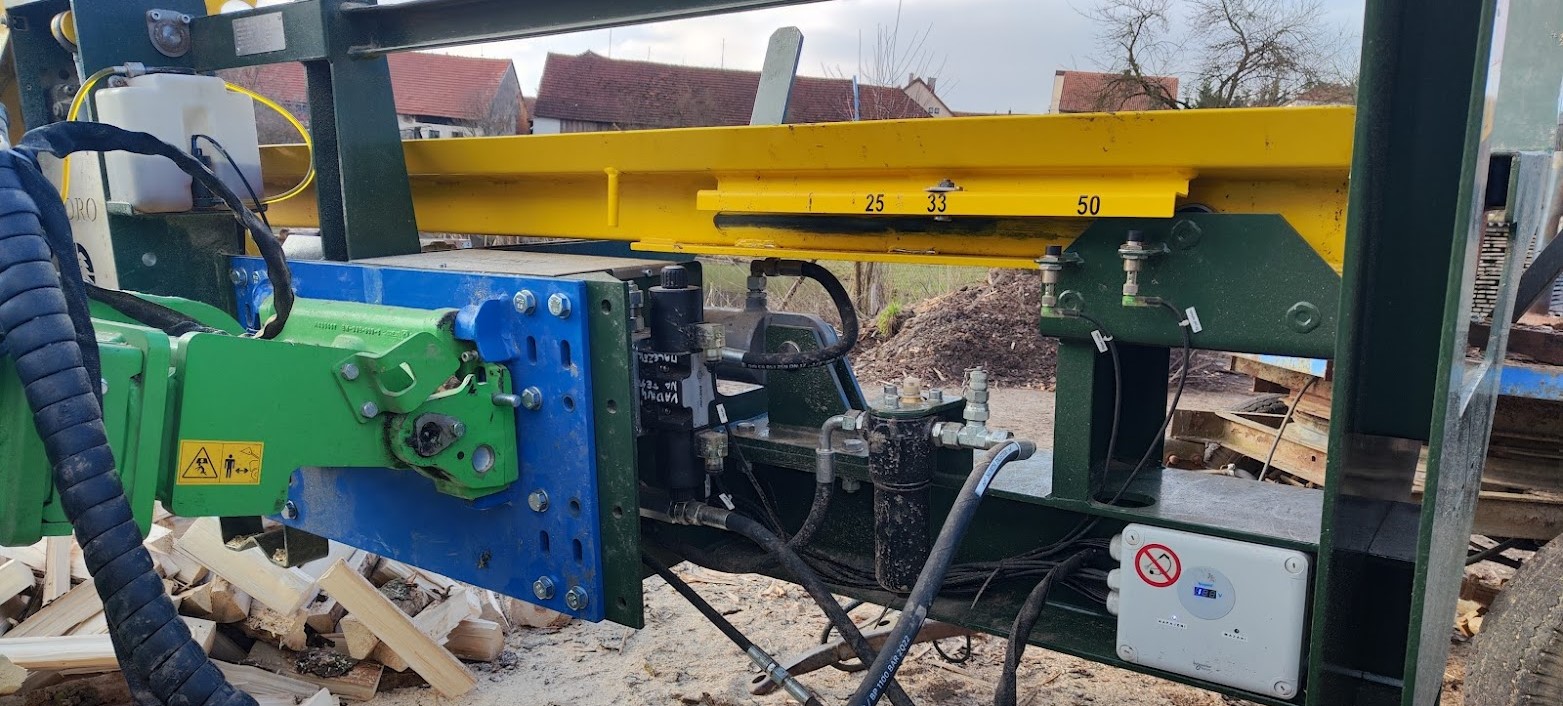

• Bílá krabice je řídící jednotka s voltmetrem. Obsluha vidí na malém displeji stav dobíjení. Při poklesu pod 9V se zastavuje automatický režim.

• Požadavek na hydrauliku je jeden hydraulický okruh a vratka do nádrže na odrenážování hydromotoru. U čelních nakladačů na traktorech může být použita 3. funkce. Pro odvedení přebytečného oleje z hydromotoru se natáhne hadice přímo do nádrže.
• Dále je nutná zásuvka a silný dvou žilný kabel pro připojení elektriky. Při slabém kabelu by klesalo napětí a štípač by se zastavoval.

• u starších traktorů, kde nominální hodnota výkonu čerpadla je menší jak 80 l/min., můžeme nabídnout externí hydraulickou jednotku s nádrží a čerpadlem o výkonu 85 l/min. a tlakem 220 bar.která se připojí do zadních ramen a pohání vývodovým hřídelem.
