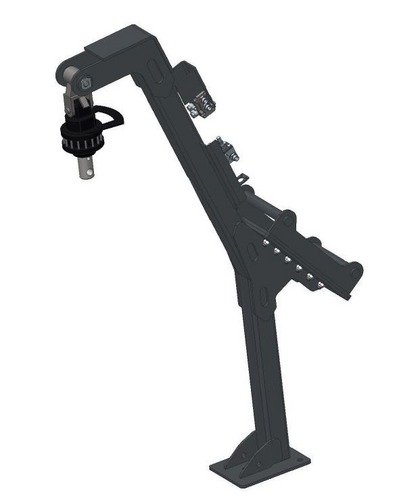

PRODLOUŽENÍ K RAMENŮM BAGRŮ

FUNKCE

• celkem tři možné varinaty
• prodložení o 1,2 m nebo
• prodloužení o 1,5 m nebo
• prodloužení o 1,85m + 1m hydraulický výsuv

prodloužení lze namontovat přímo na přípojnou desku bagru.  Prodloužení zahrnuje také opěrnou nohy. Opěrná patka usnadňuje pohyb a rotaci a pomáhá bagru.

DVOJITÝ POJISTNÝ VENTIL

bagry mají vysoký pracovní tlak a mohlo by dojít k poškození hlavice Naarva. To je důvod, proč se tlak snižuje dvojitým pojistným ventilem umístěným na prodloužení na 170-200 bar

6-TI CESTNÝ ROZVADĚČ

pro ovládání hlavice a rotáru jsou zapotřebí dva hydraulické okruhy. Naarva harvestorové a kácecí hlavice vyžadují směrový regulační ventil. Bagry mají jeden okruh pro naklápění pracovního příslušenství. Ten může být použit pro ovládání hlavice. Rotátor ale také vyžaduje jeden okruh. Takže je zapotřebí jeden okruh pro hlavici a jeden pro rotátor. Hodně bagrů ale nemá extra hydraulický okruh pro rotátor. Proto je zapotřebí instalovat 6-ti cestný rozvaděč.

PRODLOUŽENÍ ZAHRNUJE:

- prodlužovací rameno s prodloužením 1.2m nebeo 1,5m nebo 1,85 + 1m hydraulicky a opěrnou patku
- spojky pro výložník
- rotátor
- kyvná spojka pro rotátor
- pojistný ventil 180-200 bar
- 6/2 rozvaděč pro ovládání rotátoru
